项目概述

2020—2024 年参与北京理工大学方程式赛车的设计、制造与赛事准备,先后担任底盘负责人、机械系统负责人及车队队长。工作涵盖悬架与转向运动学设计、车辆动力学分析、结构校核、制造装配和实车测试,并逐步扩展至机械子系统接口协调与整车开发进度管理。

第 1—2 年 · 底盘负责人
悬架几何、转向运动学与结构设计
第 3 年 · 机械系统负责人
子系统匹配、制造装配与整车调试
第 4 年 · 车队队长
跨组协作、开发计划与测试安排

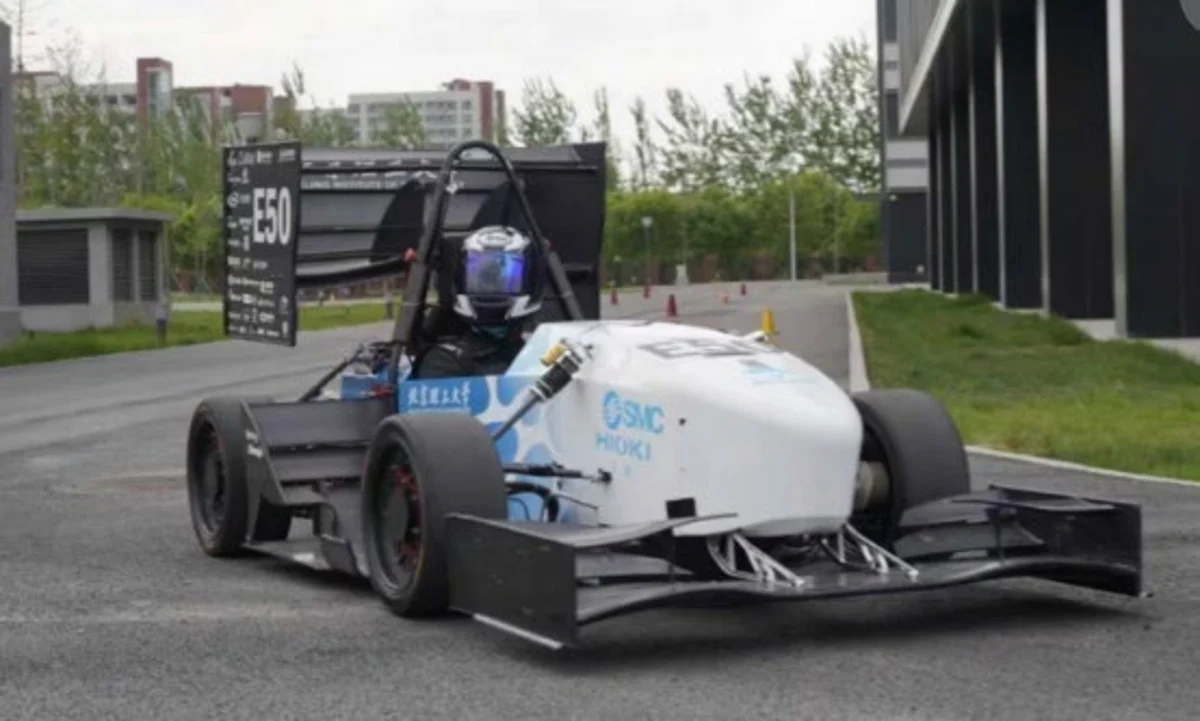

北京理工大学方程式赛车,校园测试现场。
北京理工大学方程式赛车,校园测试现场。

整车目标与底盘开发

底盘开发以赛事规则、预算及制造周期为约束,围绕轮胎性能利用率、操控平衡与耐久可靠性展开。结合整车质量、重心位置、轮胎特性和典型赛道工况,将整车性能需求分解为悬架运动学、侧倾刚度分配、转向特性及制动系统要求。

方案评估关注不同工况下的性能收益,以及质量、结构刚度、制造成本和调试周期之间的权衡,避免以单一部件指标替代整车性能判断。

整车性能目标分解及车辆子系统与轮胎性能的关联。
整车性能目标分解及车辆子系统与轮胎性能的关联。(点击图片查看大图)
  1. 目标分解
  2. 机理分析
  3. 设计仿真
  4. 制造调试
  5. 赛道验证

悬架运动学与车辆动力学

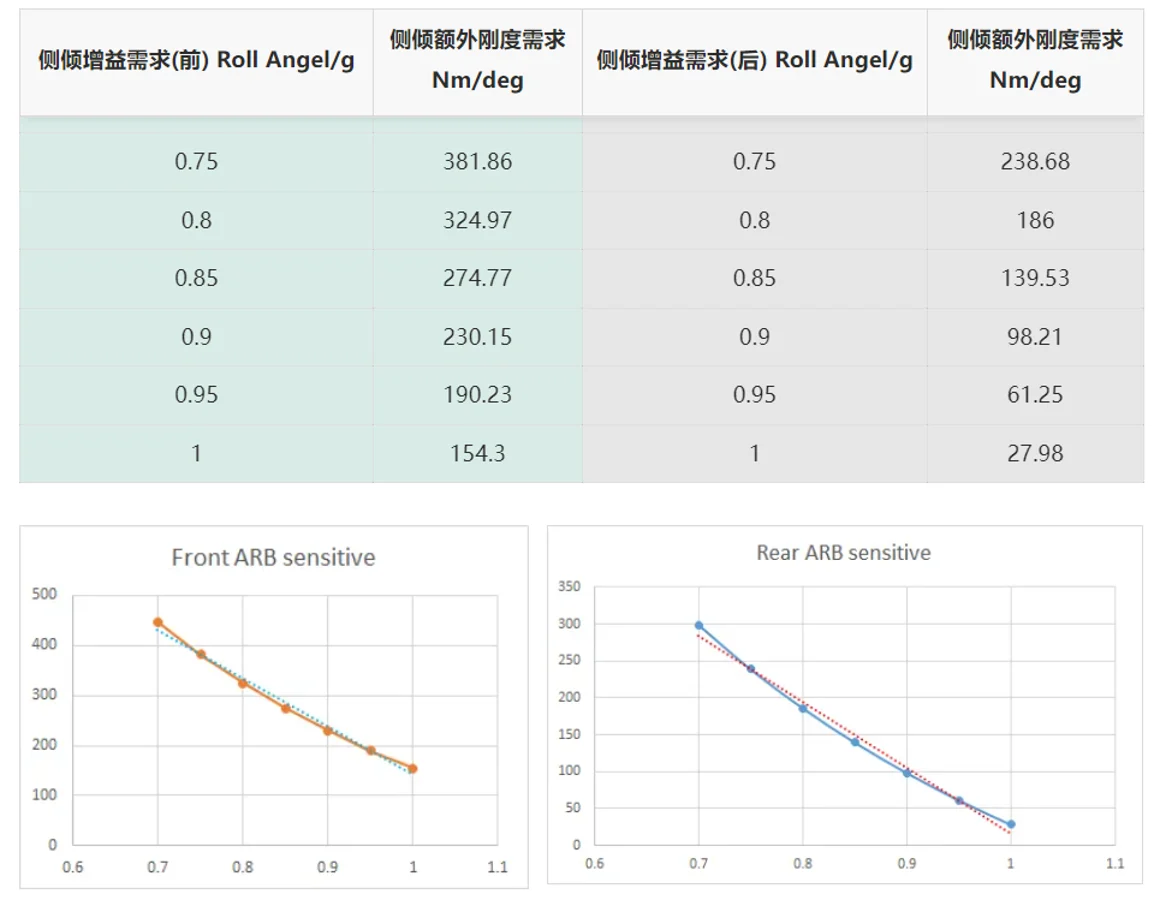

载荷转移与侧倾刚度分配

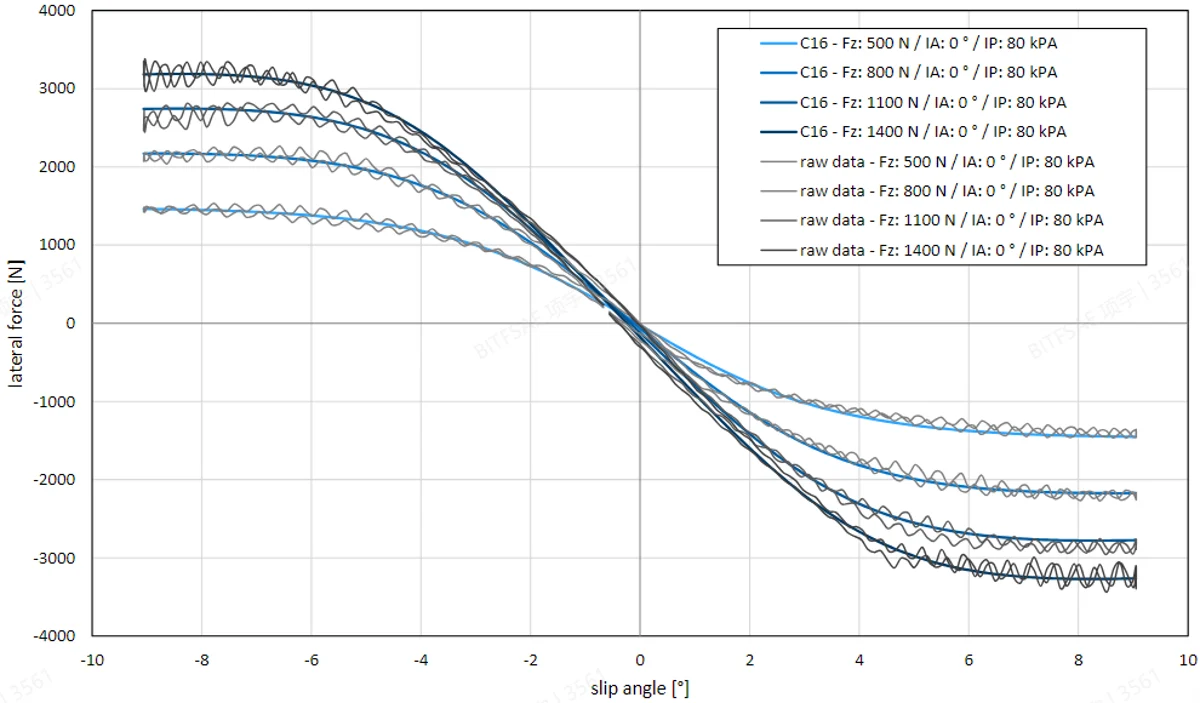

以轮胎载荷敏感性为分析基础,区分簧上、簧下质量及几何、弹性因素对横向载荷转移的贡献,评估悬架几何与前后轴侧倾刚度分配对操控平衡的影响。参数匹配同时考虑车轮姿态、车身运动及轮胎工作状态。

几何设计与参数迭代

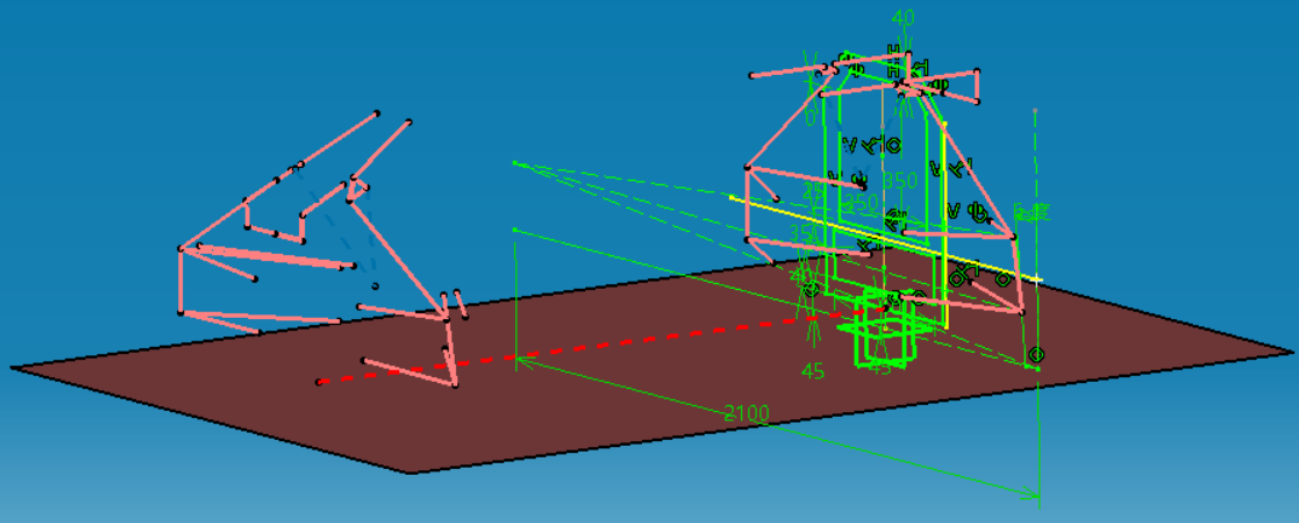

负责悬架硬点、轮跳与转向运动学设计,分析侧倾中心、外倾角和前束随悬架行程的变化。结合刚度梯度计算及 ADAMS、MATLAB 仿真,对悬架几何、弹簧刚度与阻尼设定进行迭代,并以实车定位和动态测试反馈修正参数。

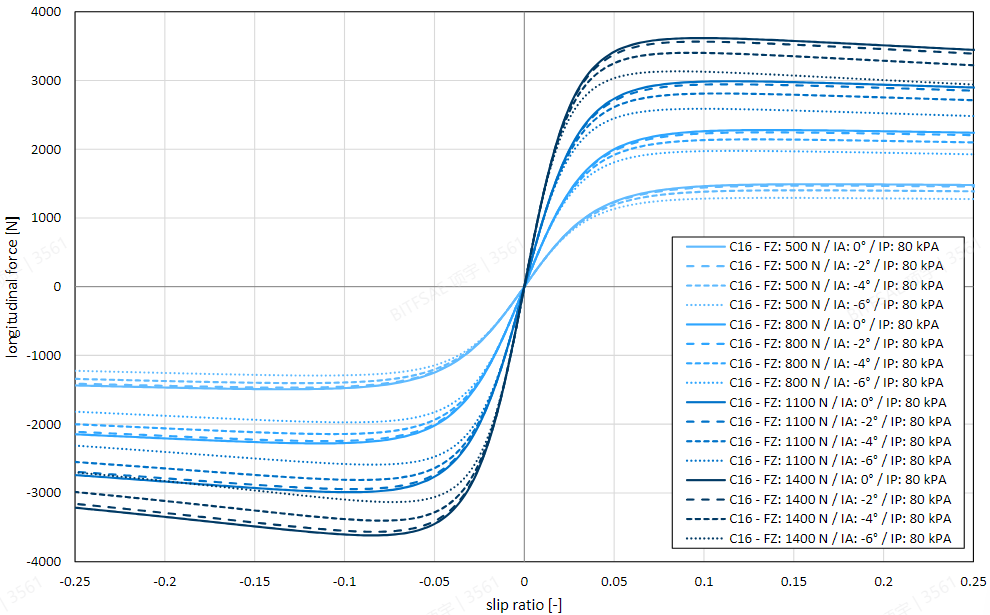

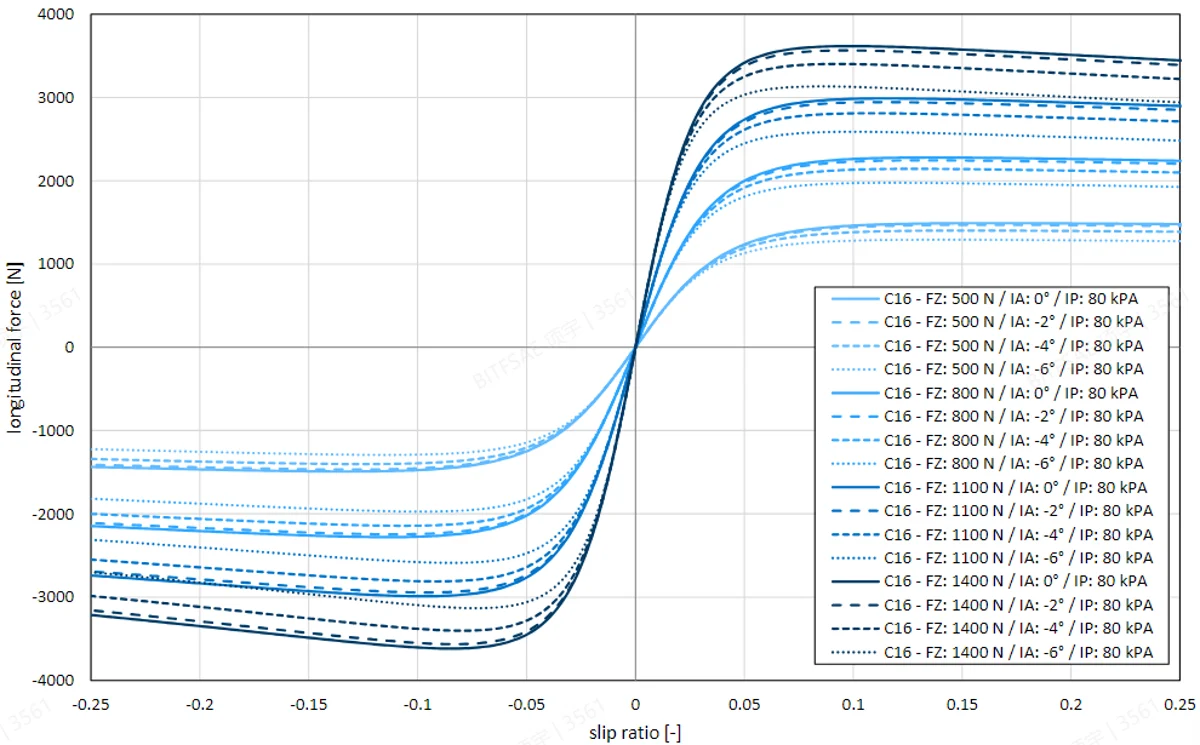

轮胎机理分析、悬架仿真、零部件开发与实车验证流程。
轮胎机理分析、悬架仿真、零部件开发与实车验证流程。(点击图片查看大图)

橡胶摩擦机理示意来源:Continental AG(见原图标注)。

ADAMS 悬架仿真:车轮运动、推杆与弹簧阻尼单元响应,以及载荷矢量变化。

结构轻量化:载荷获取与方案比较

以悬架摇臂、立柱和转向支架为对象,将载荷输入、连接约束、设计空间和制造条件纳入结构优化。工作包括 2022 年摇臂衍生式设计研究,以及 2024 年车队零部件优化设计指导。

悬架摇臂:衍生式设计与拓扑优化

2022 ·《基于 FSAE 的结构件衍生式轻量化设计》· 报告第一作者

通过推杆连接处的力传感器获取载荷,选取记录中的约 2500 N 峰值,并与 ADAMS 转向制动工况下的 2311 N 仿真结果对照。基于连接位置、载荷及装配空间,分别采用 Fusion 360 衍生式设计和 Altair Inspire 拓扑优化生成摇臂方案,再进行几何重构和静力分析。

Fusion 360 衍生式设计的摇臂方案。
Fusion 360 衍生式设计的摇臂方案。(点击图片查看大图)
Inspire 拓扑优化及 PolyNURBS 重构方案。
Inspire 拓扑优化及 PolyNURBS 重构方案。(点击图片查看大图)
推杆载荷采集记录
报告中的推杆受力记录,作为摇臂设计的载荷输入参考。
报告中的推杆受力记录,作为摇臂设计的载荷输入参考。(点击图片查看大图)

立柱与转向支架:轻量化方案评估

2024 · 银鲨 XIII 赛车零部件优化设计 · 团队技术指导

在保留轴承、悬架连接及安装接口的基础上,对立柱进行拓扑优化与几何重构;转向支架结合拓扑优化和衍生式设计,比较质量、位移与应力结果,并考虑金属增材制造条件。

后立柱优化与重构方案。
后立柱优化与重构方案。(点击图片查看大图)
转向支架衍生式设计方案。
转向支架衍生式设计方案。(点击图片查看大图)
2024 年报告中的模型质量对比
部件与比较基准基准质量优化方案减重比例
后立柱 · CNC 方案756 g556 g26.5%
转向支架 · 原方案81.7 g50.2 g38.6%

数值来自设计报告中的模型对比;后立柱以 CNC 方案为基准。强度与刚度需结合各方案的材料、载荷和制造条件单独评估。

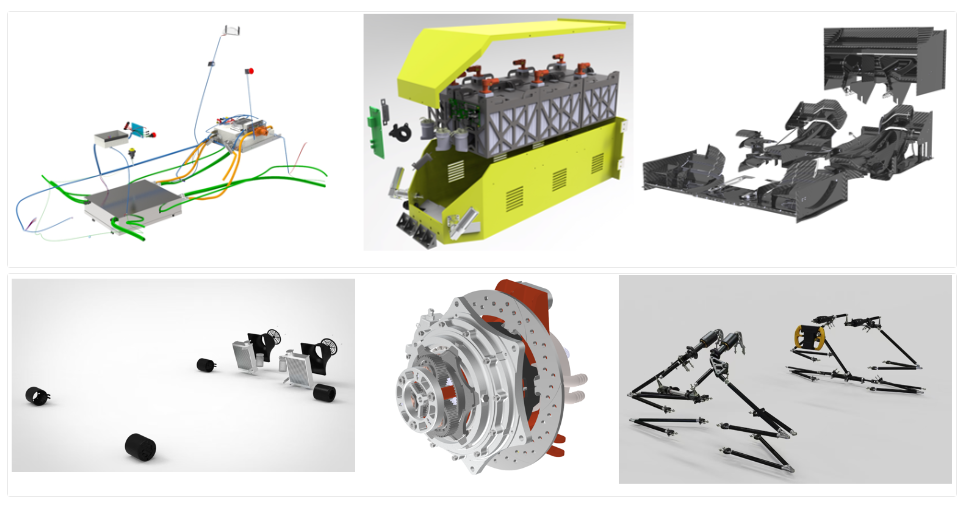

结构设计、制造与装配

围绕制动、转弯及路面冲击等载荷工况开展载荷分析、有限元校核与拓扑优化,检查杆件、轴承、摇臂支座和车架安装点的受力与变形,评估连接柔度对车轮定位参数的影响。

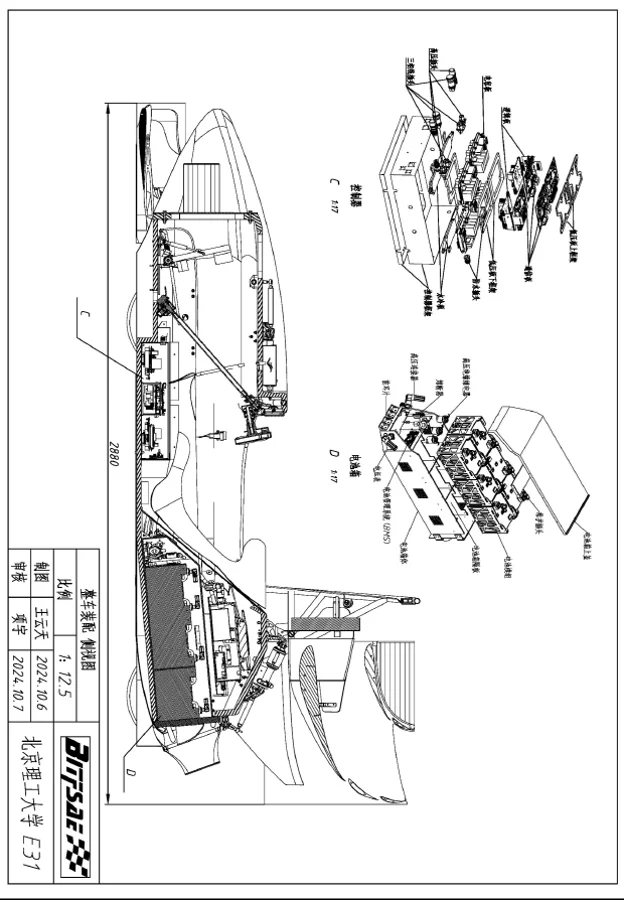

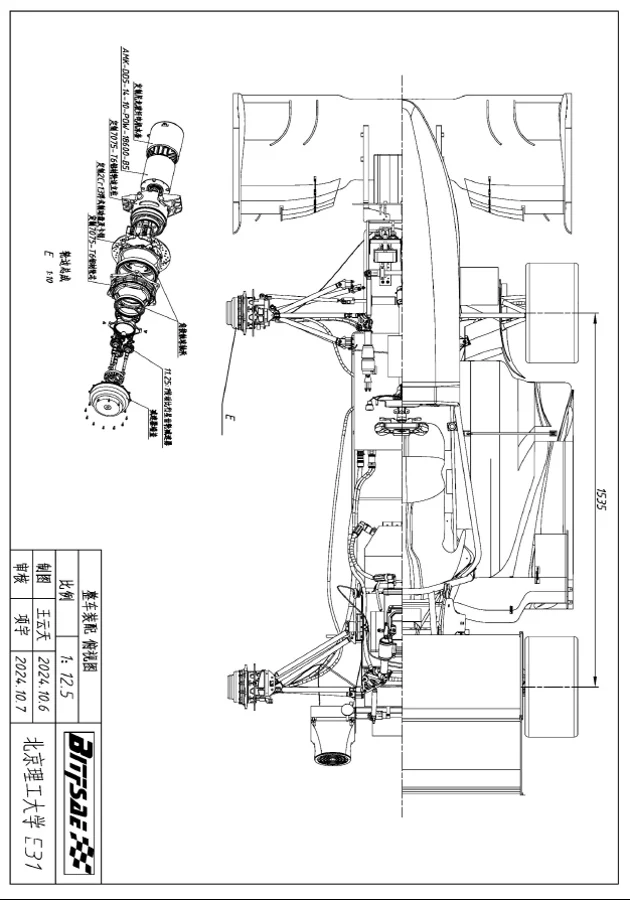

将加工基准、焊接可达性、装配顺序、工具间隙、标准件选型及公差链纳入工程图纸与制造跟进,兼顾结构性能、定位调节范围和维修空间。机械系统统筹阶段进一步协调悬架、传动、制动及电气系统的布置与接口。

轮端总成 CAD 模型:齿轮传动、壳体与制动部件的空间布置。
轮端总成 CAD 模型:齿轮传动、壳体与制动部件的空间布置。(点击图片查看大图)
后部悬架、传动系统及周边总成布置。
后部悬架、传动系统及周边总成布置。
轮端总成与制动、传动接口。
轮端总成与制动、传动接口。
整车装配与工位调试。
整车装配与工位调试。
机械与电气系统集成检查。
机械与电气系统集成检查。

实车测试与数据复盘

通过悬架运动学与柔顺性(K&C)检查、四轮定位及赛道测试验证底盘设定,实车测试记录的峰值横向加速度达到 2.1g。对设定效果的评估结合操控一致性、轮胎状态及分段表现,不以单次峰值作为整车性能的唯一依据。

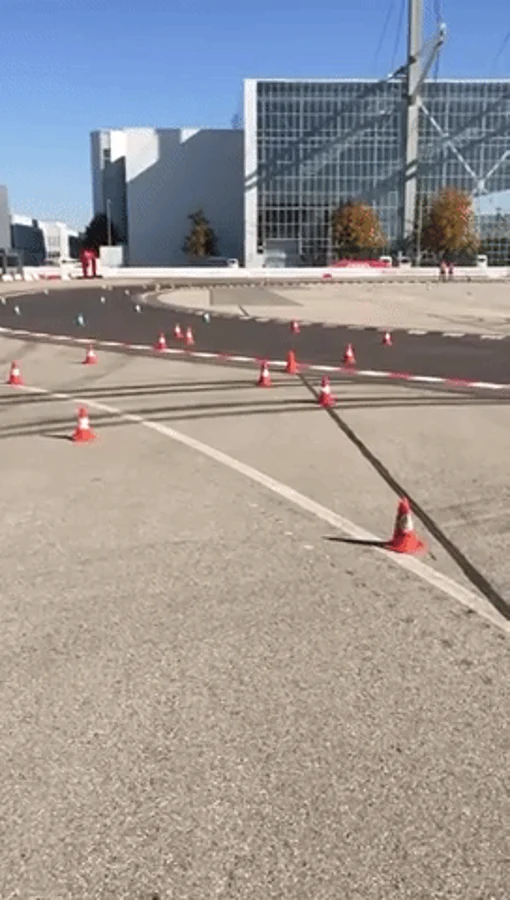

锥桶场地中的转向与操控测试。
锥桶场地中的转向与操控测试。
车辆动态行驶记录。
车辆动态行驶记录。
场地动态测试。

测试评价与参数修正

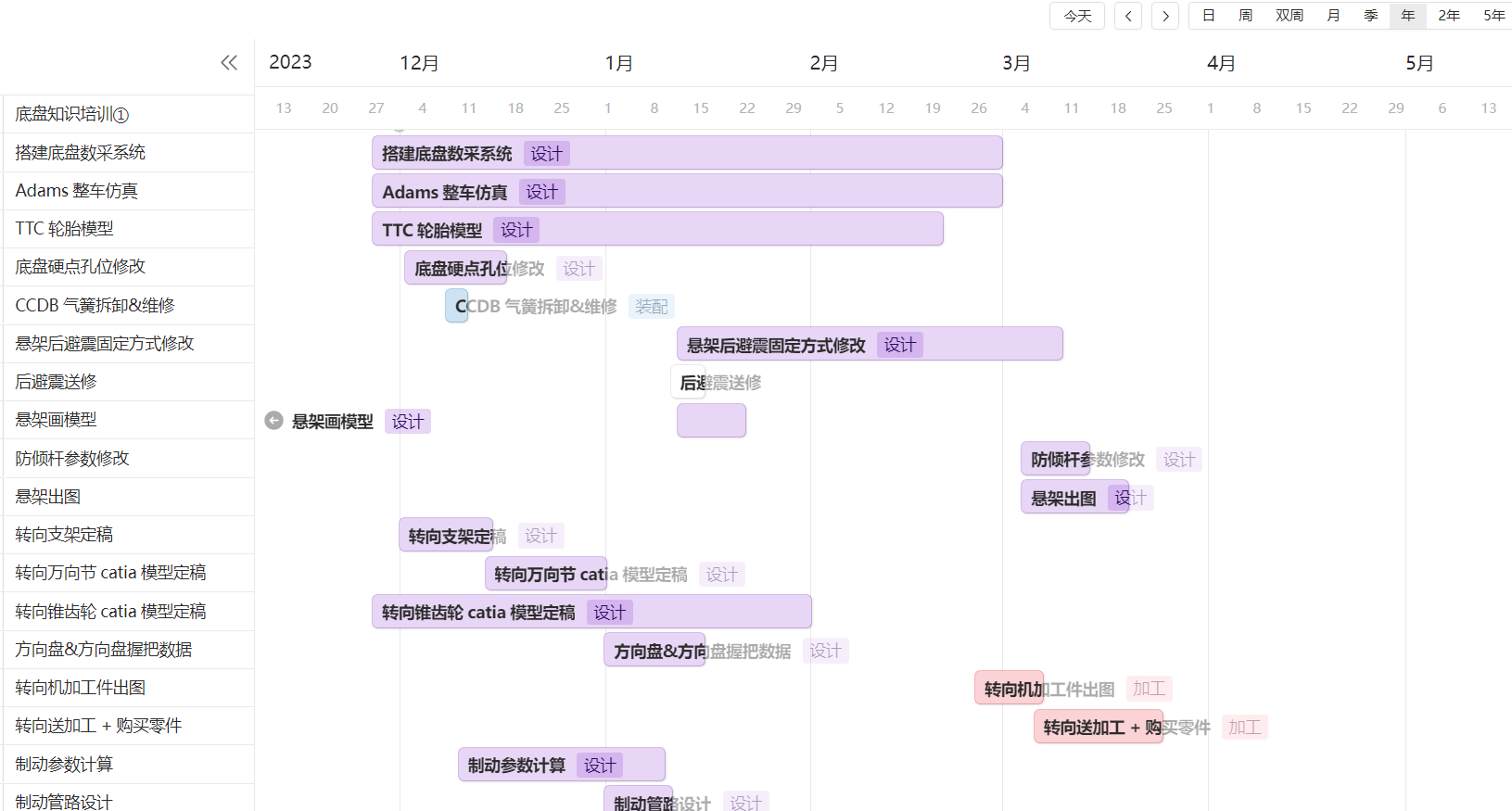

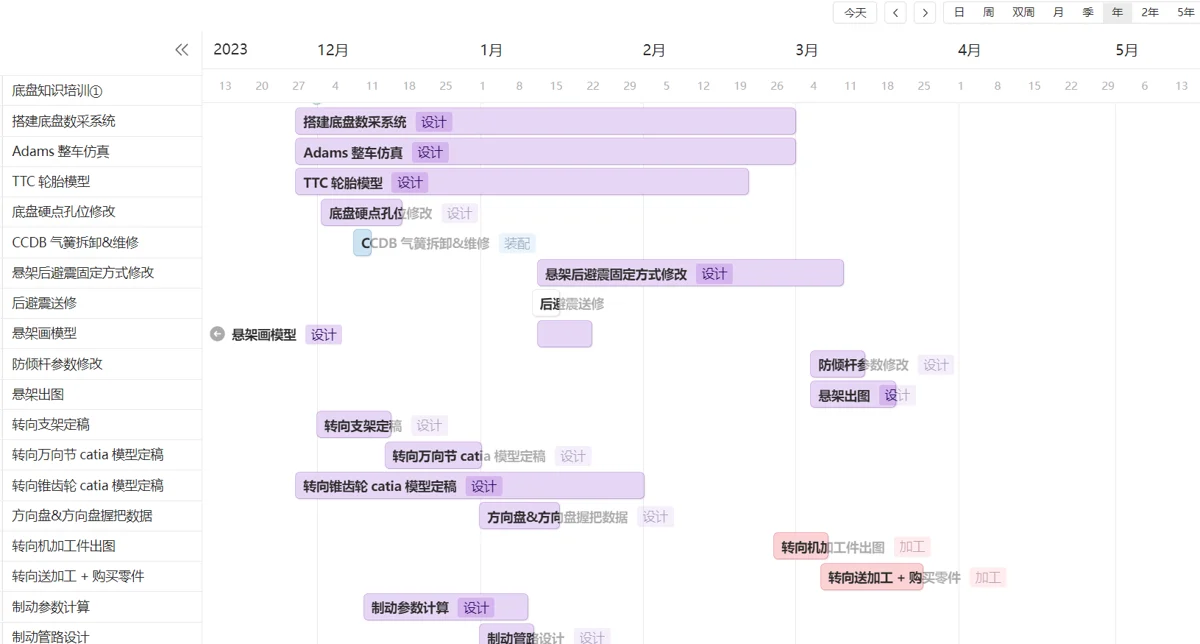

开发协调与团队协作

在机械系统负责人及队长阶段,工作重点由单一子系统设计扩展至跨组接口协调、开发节点安排及赛事准备。统筹设计冻结、采购、装配与测试进度,协调性能目标与交付周期之间的关系。

赛事现场的车辆准备。
赛事现场的车辆准备。
比赛期间的团队协作。
比赛期间的团队协作。

2022—2024 赛季记录

2022 年 · 车队与赛车合影
2022 年 · 车队与赛车合影
2023 年 · 车队与赛车合影
2023 年 · 车队与赛车合影
2024 年 · 车队与赛车合影
2024 年 · 车队与赛车合影

多赛季开发经历表明,设计方案的实际收益受制造一致性、装配质量和测试充分性共同制约。关键部件检查、参数记录及技术交接,是维持车辆可靠性和后续迭代效率的重要环节。
